mmdetection3dにあるモデルの命名規則

mmdetection3Dの命名規則

以下のような形で決められています。

{model}_[model setting]_{backbone}_{neck}_[norm setting]_[misc]_[batch_per_gpu x gpu]_{schedule}_{dataset}

それぞれ説明します。

各パラメータの説明

  • model

モデルの名前

  • model_setting

より具体的なモデルのセッティング

  • backbone

バックボーンに使用しているモデルについて

  • neck

ヘッドとバックボーンの間に挿入する機構のこと

  •
    • SECFPN
  • norm setting

バッチノーマライゼーションの手法

    • gn グループノーマライゼーション
    • sbn (Synchronized Batch Normalization).
    • gn-head/gn-neck indicates GN is applied in head/neck only, while gn-all means GN is applied in the entire model, e.g. backbone, neck, head.
  • misc

モデルのその他の設定やプラグイン、たとえば、"strong-aug" はトレーニング用のより強力なデータ拡張戦略を使用することを意味する。

GPUごとのサンプル数とGPUの数。デフォルトでは "4x8" が使用される。

  • schedule

トレーニングスケジュールで、オプションは "1x"、"2x"、"20e" などがある。"1x" および "2x" はそれぞれ12エポックと24エポックを意味し、"20e" はカスケードモデルで採用されており、20エポックを示す。"1x/2x" の場合、初期学習率は8/16番目および11/22番目のエポックで10の係数で減衰し。20e" の場合、初期学習率は16番目と19番目のエポックで10の係数で減衰する。

  • dataset

データセットは "nus-3d"、"kitti-3d"、"lyft-3d"、"scannet-3d"、"sunrgbd-3d" など。複数の設定がある場合は、使用するクラスの数も示す。たとえば、"kitti-3d-3class" と "kitti-3d-car" は、それぞれ3つのクラスと1つのクラスでKITTIデータセットをトレーニングすることを意味する。



　参考

mmdetection3d.readthedocs.io

mmdetection3dに自分で取得した点群データをdetectorに入れてみた

これはLiDARのカレンダー | Advent Calendar 2023 - Qiita23日目の記事です

この記事はmmdetection3dで推論を試す | KazIのブログを行っていることを前提に書いているので読んでみてください！！

mmdetection3d

これはオープンソースの自動運転などに使用されるLiDARが取得した点群に対して学習、推論できるリポジトリです

githubはこちらです

github.com

今回はこちらに自分が作成したデータを指定された形に整形して動かす方法を記載します

使い方

まず、環境構築のためにチュートリアルを以下の部分をすべて終わるまで進めましょう

  1. dockerで環境構築
  2. demo_pcd.pyの実行＆動くことを確認

ここまでいくと環境構築は完了です

ここからが本題です

次に、自分のデータを作成していきます

demo_pcd.pyを動かしてみるとわかるかもしれませんが、pcdファイルではなくbinファイルを用意しなければいけません

そのコードはチュートリアルの以下にあります

Customize Datasets — MMDetection3D 1.3.0 documentation

import numpy as np
from pypcd import pypcd

pcd_data = pypcd.PointCloud.from_path('point_cloud_data.pcd')
points = np.zeros([pcd_data.width, 4], dtype=np.float32)
points[:, 0] = pcd_data.pc_data['x'].copy()
points[:, 1] = pcd_data.pc_data['y'].copy()
points[:, 2] = pcd_data.pc_data['z'].copy()
points[:, 3] = pcd_data.pc_data['intensity'].copy().astype(np.float32)
with open('point_cloud_data.bin', 'wb') as f:
    f.write(points.tobytes())

このコードを実行して動かしてみましょう



...あれ、うごかない



エラー内容は以下です

 File "/workspace/mmdetection3d/mmdet3d/datasets/transforms/loading.py", line 649, in transform
    points = points.reshape(-1, self.load_dim)
ValueError: cannot reshape array of size 108128 into shape (5)

つまり、108128の点群データを(n, 5)にしたいけど108128だと5で割り切れないからエラーが出てるということです

つまり、binに直した点群データのデータ数が108128であるということです

ここで先ほどのコードを見ると[x, y, z, intensity]の情報の4つを入力しているのでこの108128は4の倍数と推察できます

試しに108128 / 4をすると割り切れます

そのため5の倍数にしてエラーを解消するためにmmdetection3d公式ドキュメントのコードを書き直しましょう

import numpy as np
from pypcd import pypcd

pcd_data = pypcd.PointCloud.from_path('point_cloud_data.pcd')
points = np.zeros([pcd_data.width, 4], dtype=np.float32)
points[:, 0] = pcd_data.pc_data['x'].copy()
points[:, 1] = pcd_data.pc_data['y'].copy()
points[:, 2] = pcd_data.pc_data['z'].copy()
points[:, 3] = pcd_data.pc_data['intensity'].copy().astype(np.float32)
points[:, 4] = np.array(pcd_data.pc_data['intensity'].copy().astype(np.float32), dtype=np.float32)
with open('point_cloud_data.bin', 'wb') as f:
    f.write(points.tobytes())

これで5の倍数になったはずです

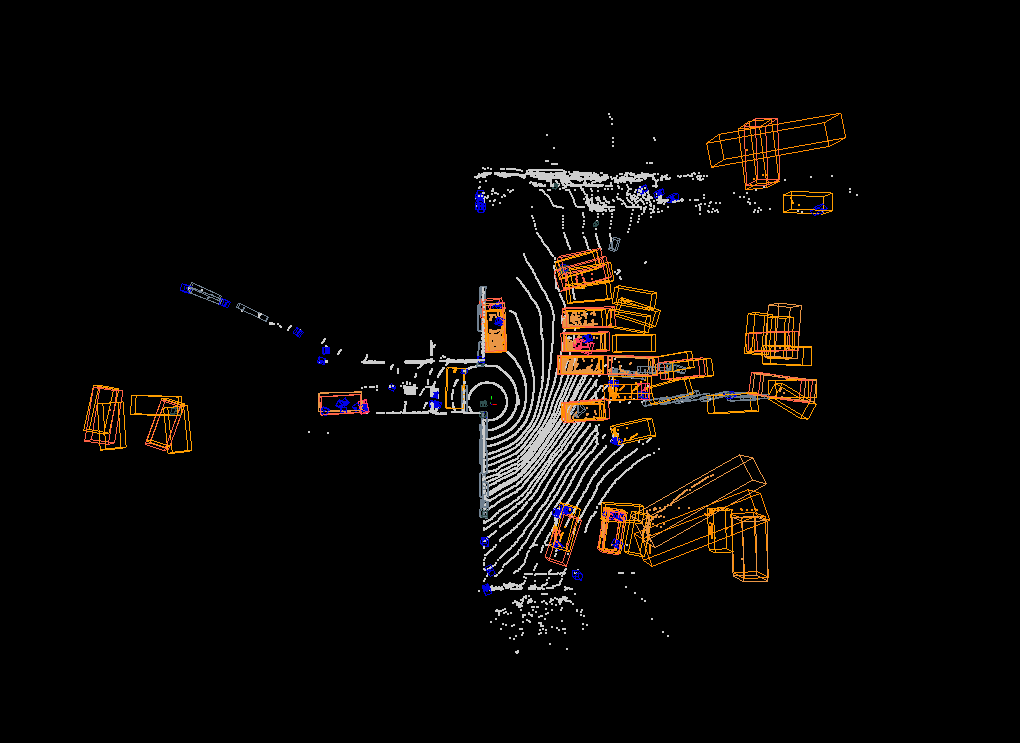

変換したbinファイルを挿入して実行しましょう！





いい感じですね！
